膜結構裁剪的設計
- 沈陽膜材料加工
- 2021-03-17

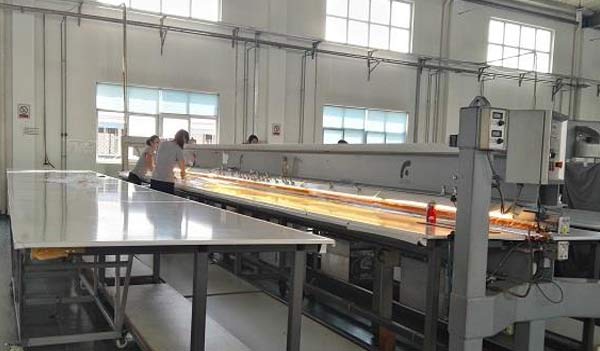

1. 裁剪設計的目的
膜結構建成后的膜面是預應力作用下的空間曲面。裁剪設計（或者 稱裁剪分析）的目的是用無應力、平面狀態并有幅寬限制的膜材（卷材）去制作膜面，使這個膜面在張拉后符合找形所得的形狀和應力分布，且膜面接縫布置美觀， 膜材用料節省。
2. 裁剪設計的內容與步驟
膜結構裁剪設計的內容與步驟如下：
（1）在找形得到的空間膜面上布置裁剪線，將空間膜面劃分成若干個空間膜條；
（2）將空間膜條展開為 平面膜片；
（3）釋放預應力，對平面膜片進行應變補償（即考慮預應力釋放后膜材的彈性回縮）；
（4）根據以上結果，加上膜片接縫處及邊角處都放量，得到平 面裁剪片；給出膜材的下料圖及膜面的加工圖。
3. 裁剪線的布置原則
裁剪線是指空間膜曲面上膜條與膜條之間的連接線，也就是裁剪片與裁剪片拼接時的接縫。
裁剪線的布置應遵循以下原則：
（1）美觀，有良好的視覺效果；
（2） 受力性能良好，通常將裁剪線布置成與膜材的經向一致，沿膜面主應力方向；
（3）便于加工，避免裁剪線過于集中，以方便邊角處理；
（4）節省，即節省膜材且 使接縫總長度盡可能地短。
